AMR-JZ-A-GPRS/CDMA型 集中器
集中器是智能抄表系統的數據集中單元。集中器通過建立可靠的通訊通道，處理和交換主控機與表單元間的數據信息。可根據需求配置為每月的每天、某一或兩天的某一時間定時自動抄表，抄表后的數據保存在集中器中，供主控機隨時讀取。主控機可通過RS-232或GPRS/CDMA無線抄表方式讀取表數據。既可讀取集中器內已讀取并保存的抄表數據，也可令集中器操作采集器和表單元，提取表單元的最新抄表數據。
使用TCP/IP抄表時，主控機通過INTERNET訪問連接到CDMA/GPRS網絡的集中器，實現無線抄表。集中器與主控機之間不需要布線，但要求在安裝集中器的位置已覆蓋有CDMA/GPRS網絡且保證信號良好，同時還要求主控機能上INTERNET網，網絡狀況良好。
1、功能及特點
u 集成了數據采集和數據存儲功能，存儲器可保存1800個表的表數據（必要時可以擴展為保存2500個表的表數據）；
u 定時自動抄表，可設置每月一次或兩次固定時間自動抄表；
u GPRS/CDMA無線方式集中器自身有電源輸出，可直接接表。大型小區請接中繼器和采集器再接表，超小小區可以即可接表；
u 上行協議：內部協議、188協議或130協議；下行協議：內部協議、645協議或188協議；
u 定貨前需要指定；
u 無線方式可選GPRS/CDMA兩種方式其中之一。定貨前需要指定。
2、規格及主要技術參數
◆  設備型號： AMR-JZ-A-GPRS/CDMA；
◆  工作電源： 12VDC/2A；
◆  電    流： 靜態電流≤70mA； 工作電流:≤400mA（單通道接64只表單元，線長300米）；
◆  通信方式： 與上位機：USB接口或無線方式；與下位機：接四路主干RS-485總線；
◆  保護等級： RS-485接口每線600W的雷擊浪涌保護；
◆  負載能力：4路擴展總線，每路最多可連接64個光電直讀表；
◆  外形尺寸： 175mm × 135mm × 35mm；
◆  工作環境： 溫度：0℃ ～ 55℃；濕度：5 ～ 95%RH。
3.指示燈定義

接口	引腳號	符號	功 能
指示燈 LED1～LED8	1	電源	當電源接通時，該燈常亮
	2	USB	當USB接通時，該燈常亮
	3	GPRS	當無線模塊工作時，該燈閃爍
	4	通訊	通訊時燈閃爍
	5	輸出1	當接收到第一路主干總線下的通訊信號時，該燈閃爍
	6	輸出2	當接收到第二路主干總線下的通訊信號時，該燈閃爍
	7	輸出3	當接收到第三路主干總線下的通訊信號時，該燈閃爍
	8	輸出4	當接收到第四路主干總線下的通訊信號時，該燈閃爍

4.外形安裝尺寸及接線說明

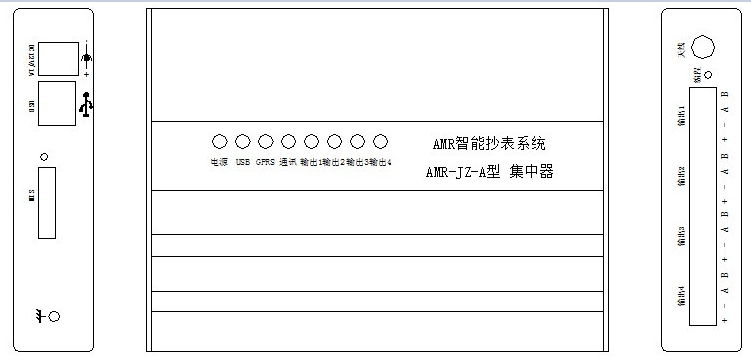

u 集中器外形示意圖

u 接線說明：

接口	引腳號	符號	功能
電源輸入		DC12V/2A	12VDC
USB		USB	上行電腦USB接口
SIM			放入手機卡
天線			接GPRS/CDMA天線
輸出1	1	B	第一路主干總線 B(-)
	2	A	第一路主干總線 A(+)
	3	-	信號地
	4	+	12VDC
輸出2	1	B	第二路主干總線 B(-)
	2	A	第二路主干總線 A(+)
	3	-	信號地
	4	+	12VDC
輸出3	1	B	第三路主干總線 B(-)
	2	A	第三路主干總線 A(+)
	3	-	信號地
	4	+	12VDC
輸出4     ★ 安裝說明：   使用前請仔細閱讀使用說明書，并按照說明書要求進行操作，以免安裝后發生電源線與RS485總線接錯，導致?lián)p壞的情況。在雷電較多的地方，安裝時應采取避雷措施。	1	B	第四路主干總線 B(-)
	2	A	第四路主干總線 A(+)
	3	-	信號地
	4	+	12VDC

u 安裝說明：
使用前請仔細閱讀使用說明書，并按照說明書要求進行操作，以免安裝后發生電源線與RS485總線接錯，導致?lián)p壞的情況。在雷電較多的地方，安裝時應采取避雷措施。
5. 配件清單

序號	名稱	規格型號	數量	備注
1	12V/2A電源適配器	2A/12V SDC-CV25W(AC-DC)	1
2	GPRS延長天線	線長1.5米螺旋小吸盤	1
3	USB數據線	一端扁平A型插頭，一端B型插頭	１
4	說明書		1

6. 保證期限                                                                     集中器自售出日起十八個月內，在用戶遵守說明書的規定要求，且制造廠合格證完整的情況下，
制造廠給予免費修理或更換。
