AMR-CJ-B型 采集器說明書

文章出處:未知 作者:admin 人氣: 次 時間:2018-08-01 11:20 【

AMR-CJ-B型 采集器

采集器是智能抄表系統的擴展網絡設備,每一個輸出端口引出一條擴展總線,擴展總線連接表單元。采集器為智能抄表網絡終端設備建立通信通道,管理表單元,使抄表網絡的結構清晰、工作局部化、提高通訊效率。
1.規格及主要技術參數
u 設備型號:AMR-CJ-B;
u 接口特性:上行RS-485,下行MBUS;
u 工作電源:12VDC/1A;
u 電    流:靜態電流≤55mA; 工作電流:≤500mA(單通道接64只表單元,線長300米);
u 通信方式:與上位機接主干網;與下位機接擴展總線;
u 保護等級:RS-485和MBUS接口每線600W的雷擊浪涌保護;
u 負載能力:4路擴展總線,每路推薦最多可連接64個光電直讀表或32個閥控表;
u 外形尺寸:140mm × 97mm × 24mm;
u 使用環境:溫度:0℃~55℃,相對濕度:5%~95%。
2.指示燈定義
指示燈 功      能
電源 供電正常時燈常亮
USB 當USB接通時,該燈常亮
狀態 隔離狀態下該燈滅,連接狀態時常亮
通訊 通訊時燈閃爍
輸出 與擴展總線下所連接表通訊時該燈閃爍
3.外形安裝尺寸及接線說明

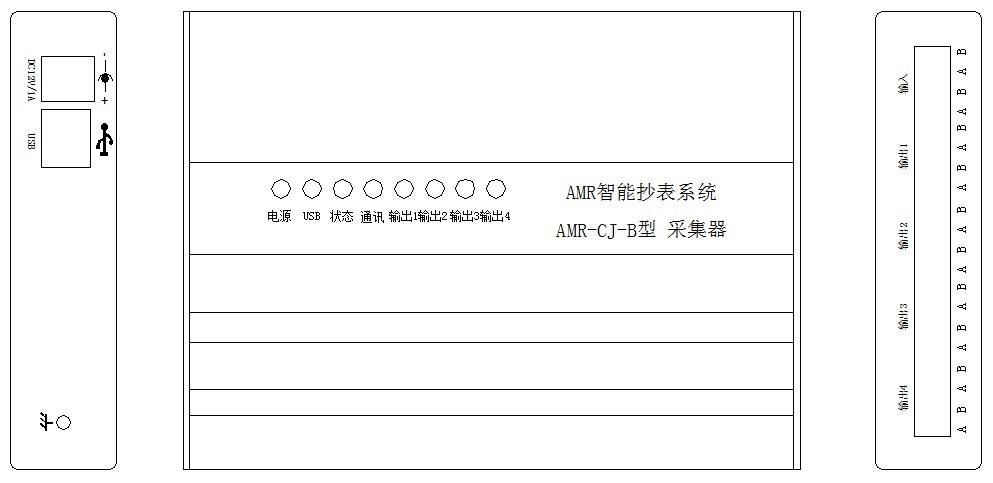

◆  集器外形示意圖


◆  接線說明:
接口 引腳號 符號 功能
電源輸入   DC12V/1A 12VDC
USB   USB 上行接口
輸入 1 B 主干RS485總線 B(-)
2 A 主干RS485總線 A(+)
3 B 主干RS485總線 B(-)
4 A 主干RS485總線 A(+)
輸出1 1 B 第1路擴展MBUS總線 B(-)
2 A 第1路擴展MBUS總線 A(+)
3 B 第1路擴展MBUS總線 B(-)
4 A 第1路擴展MBUS總線 A(+)
輸出2 1 B 第2路擴展MBUS總線 B(-)
2 A 第2路擴展MBUS總線 A(+)
3 B 第2路擴展MBUS總線 B(-)
4 A 第2路擴展MBUS總線 A(+)
輸出3 1 B 第3路擴展MBUS總線 B(-)
2 A 第3路擴展MBUS總線 A(+)
3 B 第3路擴展MBUS總線 B(-)
1 A 第3路擴展MBUS總線 A(+)
輸出4 1 B 第4路擴展MBUS總線 B(-)
2 A 第4路擴展MBUS總線 A(+)
3 B 第4路擴展MBUS總線 B(-)
4 A 第4路擴展MBUS總線 A(+)
注意?。。。狠斎氲男盘?hào)為RS485而非MBUS,輸入的RS485信號不帶電源輸入,請與集中器3和4連接,1和2懸空。
安裝說明
使用前請仔細閱讀使用說明書,并按照說明書要求進行操作,以免安裝后發生電源線與RS485/MBUS總線接錯,導致?lián)p壞的情況。在雷電較多的地方,安裝時應采取避雷措施。
4. 配件清單
序號 名稱 規格型號 數量 備注
1 12V/2A電源適配器 2A/12V SDC-CV25W(AC-DC) 1
2 說明書   1
5.  運輸貯存
u 采集器運輸和拆封不應受到劇烈沖擊,應參照GB/T15464-1995《儀器儀表包裝通用技術條件》的規定和儲存。
u 保存采集器應放在原包裝內,保存環境溫度為-25℃~+80℃,相對濕度不超過85%,空氣中無腐蝕性氣體。
u 采集器在倉庫中保存,應放在臺架上,疊放高度不超過10箱,拆箱后,單只包裝的采集器疊放高度不超過10只。
6. 保證期限
采集器自售出日起十八個月內,在用戶遵守說明書的規定要求,且合格證完整的情況下,制造廠給予免費修理或更換。
