一、射頻卡ic卡預付費水表控制器的軟件設計

IC卡水表它采用掃描工作方式，CPU自動識別水介質，水介質中可正常讀寫數據。數據傳輸應用了加密技術，一戶一卡一碼，使水表在使用中數據失密性極強。通過IC卡傳輸數據加密、IC卡水表存儲數據加密及IC卡讀寫軟件加密鎖等方法使傳輸數據不能非法解讀，保證了整個數據傳輸過程的平安性。局外人根本無法破譯，也無法制作偽卡，平安性很高。

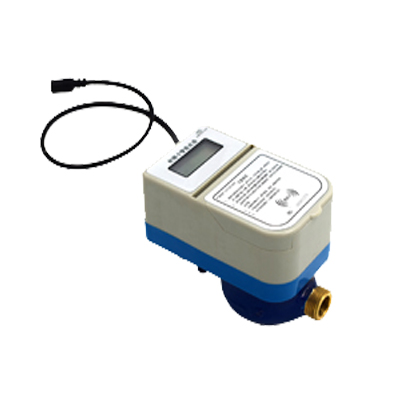

ic卡預付費水表，<該水表作為自動收費管理的主要計量器具為充分保證其安全性。除具備普通水表的技術性能和基本功能外，還有很多功能，其功能主要由IC卡水表控制器軟件來完成的其軟件實現的功能包括：

1、預付費功能：通過購水卡實現先買水后用水。用戶可將已購水的購水卡插入自家水表，直至水表控制器顯示出剩余水量。用戶可購買水量輸入，控制器會自動累加并顯示剩余水量。

2、電子計量功能：本水表采用脈沖記數方式自動計量用戶用水量，配合原旋翼式水表使用，絕不改變原水表計量精度。

3、數據存儲和數據回讀功能：智能水表控制器具有脈沖采樣及處理電路，任何時候電源掉電時，所有運行數據都會被存儲到機內EEPROM中，保管時間達十年以上；用戶卡在購水時，上次插卡時的表內數據自動出現在計算機操作人員面前。

4、限量功能：為防止用戶囤積過多的可用水量，本產品設置了限購水量這一功能，以免囤積過多水量。

5、余量和水表信息查詢功能：購水卡插入控制器盒，液晶顯示窗上均能顯示出該用戶還有多少剩余水量；用“檢查卡”可查詢到任一用戶水表的現行使用狀態，如：表號、購水次數、報警水量等等。

6、報警功能：可用水量在小于或等于報警水量時，水表控制器關閥切斷水源，提醒用戶及時購水，用戶必需用有效卡插一次方能繼續用水，直至用完關閥切斷水源。

7、一戶一卡和補卡功能：用戶的IC卡只能在自己的水表上使用，其它用戶智能水表上使用無效，實現一戶一卡，購買的水量一次讀入有效。當用戶購水卡丟失時，可以為用戶補發水卡。

8、閥門異常計量功能：如果閥門發生故障而不能關斷，致使用戶在已購水量用完時還能用水，則控制器將會繼續計量“透支”水量。當用戶再次購水時，控制器能自動扣減透支的過零”水量，并將 透支的過零水量返寫到用戶的購水卡上。當用戶再到營業所購水時，電腦能讀出該用戶透支的過零水量，并提醒營業員注意，下次購水自動扣除過零水量。

9、低電壓正常工作、報警功能：產品采用單電池工作技術，整表供電只需一節3.6伏鋰電池，與雙電池電路相比，工作更加穩定可靠；電路板正常工作的電壓為2.24.4V當電壓低于2.8V時，水表控制系統將報警，關閉閥門。

10、防磁攻擊：當有外強磁接近控制器時，自動關閥。

11、卡口防攻擊功能：卡口可防止多種行為的攻擊，特別是針對一些無痕跡攻擊，制定了一些針鋒相對的措施，比如卡口內不插卡，而塞入鐵片等，均為無效攻擊。

12、卡座防水功能：IC卡長時間與水接觸，對卡座的正常使用無影響；同時，CPU自動識別水介質，水介質中可正常讀寫數據。

13、IC卡長時間處于插入狀態時不會影響電池功耗及壽命，當使用者忘記拔卡時，控制器液晶顯示3秒左右后，液晶自動停止顯示狀態，控制電路處于低功耗休眠狀態。

14、自動除垢功能：針對南方水質較硬，易起垢等特點，設計了自動除垢功能。每月電機帶動閥門開、關一次，清除閥門上的水垢。同時，電池定期放電，也增長了電池的使用壽命。

15、一卡多用功能：數據傳輸所選用的IC卡為SIMENS4428卡，具有超大容量的特點。目前一只水表只占用了1/12容量，還有大量的空間可用于其它功能的擴展，比如加入售電信息、售氣信息、收取其它物業費用等。

二、IC卡水表控制器的應用

ic卡預付費水表在設計上其外型尺寸和老式基表在長度和口徑上完全相同，因此裝置及老表改造方便。工程中使用的水表，其裝置與使用[5]應注意如下幾點：

1、選擇IC卡水表應根據管道經常使用的流量小于或接近水表的常用流量為宜，不能單純以管道口徑確定水表。

2、裝置位置要避免曝曬、冰凍、污染和水淹，以便拆裝和充值；表必需水平裝置，使字面朝上，表殼上箭頭方向與水流方向相同；為了計量準確，水龍頭應高于水表；水表如安裝在進水管處，應裝止回閥；新裝管道務必把管內石子、泥沙、麻絲等雜物沖洗干凈后裝水表，以免造成水表故障。

3、水表不應直接與管道連接，水表與管道間應有活動接口[6]如管接頭、連接螺絲，接管密封墊圈等）拆裝水表時，不應受由管子和管件引起的過度應力，以免損失水表。

4、臨時使用，管道內雜質、鐵銹等物會堵塞過濾網或進入表內，使水表誤差增大或影響正常運轉，因此，每隔一段時間應清洗一次，偏重新校準快慢，但不允許自行拆裝。

該遠傳水表作為自動收費管理的主要計量器具為充分保證其安全性，還采取了多種防竊措施[7]如IC卡水表采用邏輯加密卡，結構上增加了特別封印，使用戶不能自行裝配、倒裝；具有防剪斷檢測、強磁檢測、IC卡座惡意破壞檢測和低電壓檢測功能，使水表的平安性大大提高。
